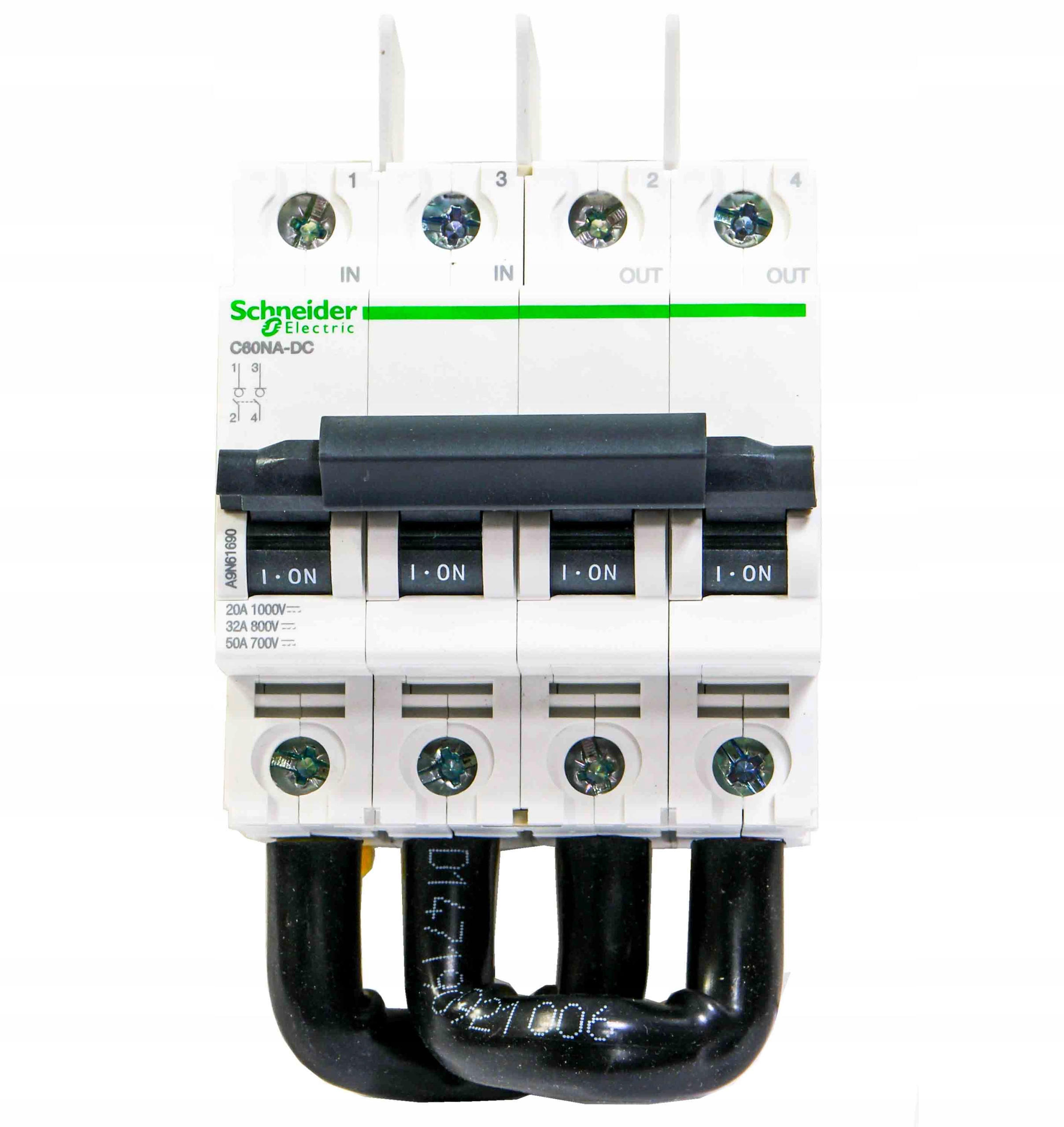

Schneider Electric Rozłącznik izolacyjny PV 2P 20A 1000V DC C60 NA-DC 1000VDC 25A 2P A9N61690

Rozłącznik izolacyjny PV 2P 20A 1000V DC C60 NA-DC 1000VDC A9N61690

Rozłącznik izolacyjny PV 2P 20A 1000V DC C60 NA-DC 1000VDC A9N61690 to produkt uznawanej marki Schneider Electric, który gwarantuje niezawodne i bezpieczne działanie. Dzięki swojej konstrukcji, to urządzenie stanowi doskonałe rozwiązanie do zabezpieczenia inwertera oraz do łączenia matrycy ogniw.

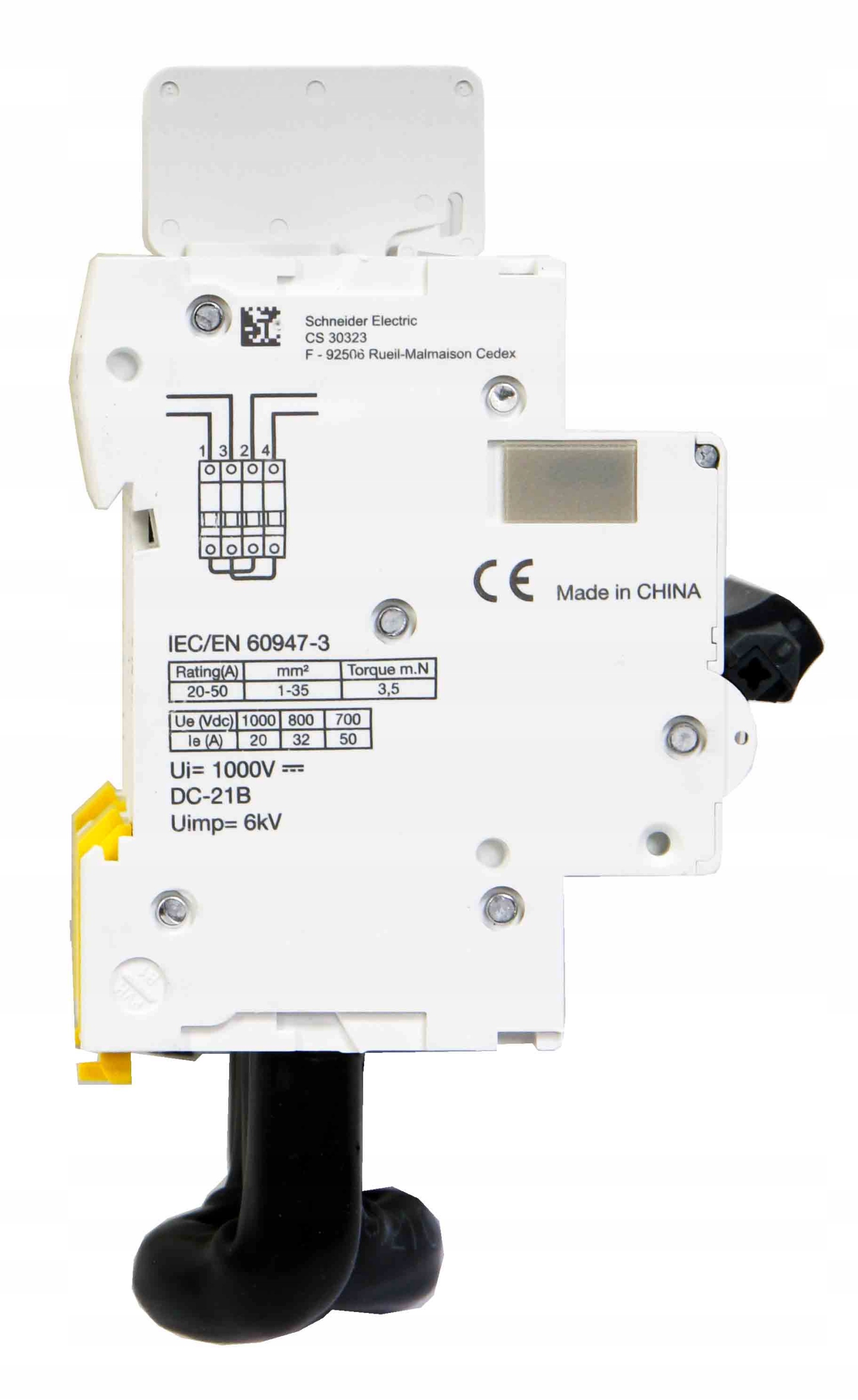

Kluczowe funkcje rozłącznika izolacyjnego

Ten przełącznik izolacyjny wyróżnia się:

• Stopniem ochrony IP40, co zapewnia ochronę przed ciałami stałymi oraz wilgocią.
• Znamionowym prądem ciągłym wynoszącym 20A oraz maksymalnym napięciem roboczym 1000V DC.
• Funkcją izolacyjną zgodną z normą EN/IEC 60947-3, co zapewnia bezpieczeństwo użytkowania.
• Dźwignią do sterowania oraz wskaźnikiem lokalnym informującym o stanie załączenia/wyłączenia.

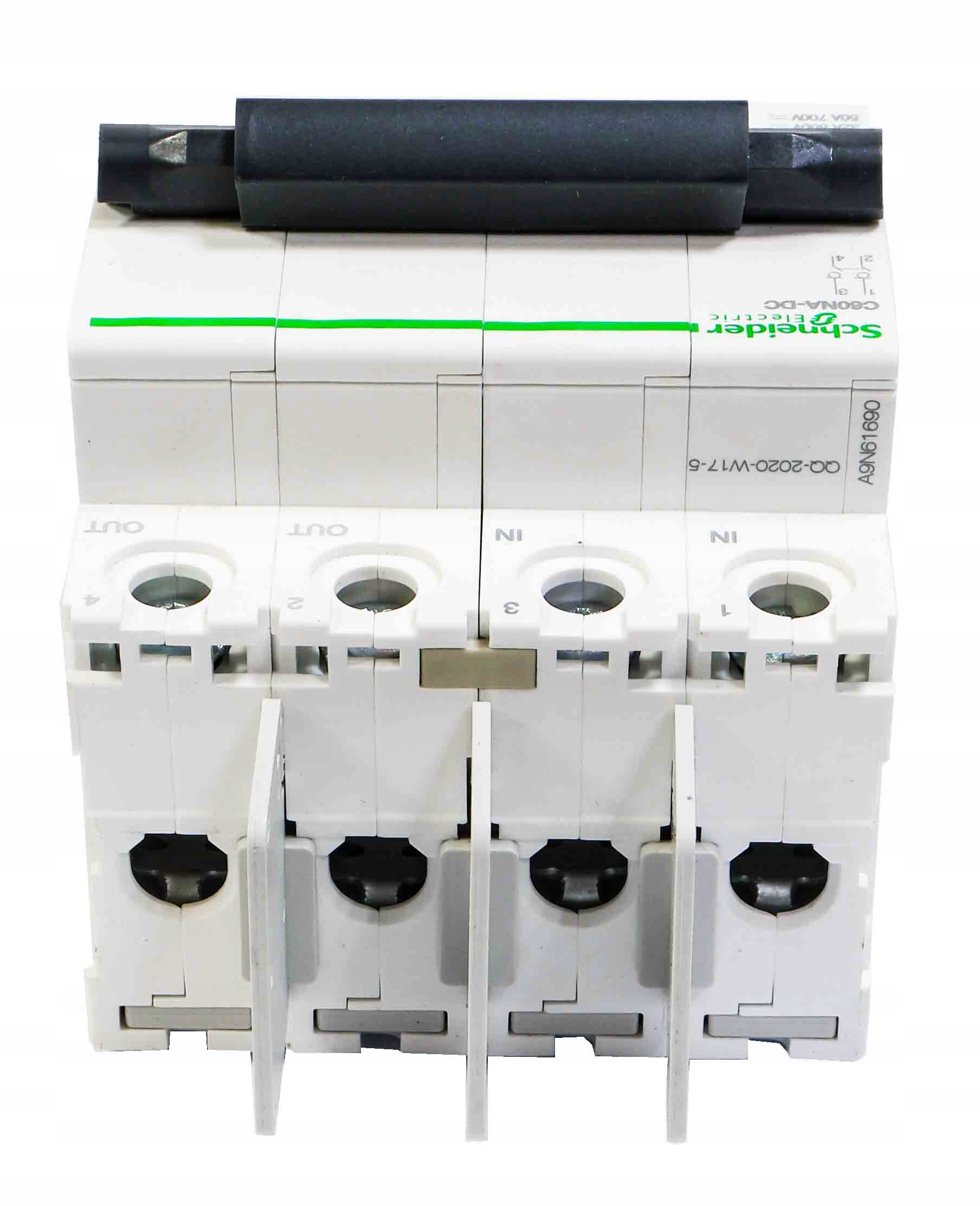

Wydajność i trwałość urządzenia

Urządzenie zostało zaprojektowane z myślą o długotrwałym użytkowaniu. Jego trwałość mechaniczna wynosi 20000 cykli, a elektryczna 300 cykli. Przełącznik może pracować w szerokim zakresie temperatur, od -25 do 70 °C, co czyni go wszechstronnym rozwiązaniem w różnych warunkach atmosferycznych.

Specyfikacja techniczna Rozłącznika izolacyjnego PV 2P 20A 1000V DC C60 NA-DC 1000VDC A9N61690

• Producent: SCHNEIDER ELECTRIC
• Seria produktu: Acti9
• Indeks producenta: A9N61690
• Kategoria: Przełączniki fotowoltaiczne
• Budowa urządzenia: Urządzenie mocowane na stałe
• Stopień ochrony (IP): IP40
• Znamionowy prąd ciągły Iu [A]: 20
• Model: Przełącznik włącz/wyłącz
• Zastosowanie: Łącznik matrycy ogniw, zabezpieczenie inwertera
• Funkcja izolacyjna: Tak zgodnie z EN/IEC 60947-3
• Znamionowy prąd łączeniowy [Ie]: 20 A DC-21B 1000 V prąd stały (DC)
• Napięcie odcięcia: 100 MV 5,02 mOm 2 W 20A
• Znamionowe napięcie izolacji [Ui]: 1000 V prąd stały (DC)
• Znamionowe napięcie udarowe wytrzymywane [U-imp]: 6 KV
• Typ sterowania: Dźwignia
• Sygnalizacja lokalna: Wskaźnik zał/wył
• Szerokość w modułach 9mm: 8
• Wysokość: 132,7 mm
• Szerokość: 72 mm
• Głębokość: 77,4 mm
• Trwałość mechaniczna: 20000 Cykl
• Trwałość elektryczna: 300 Cykl
• Przyłącza: Zacisk tunelowy (góra) 1...35 mm² sztywny, 1...25 mm² elastyczny
• Temperatura otoczenia dla pracy urządzenia: -25...70 °C
