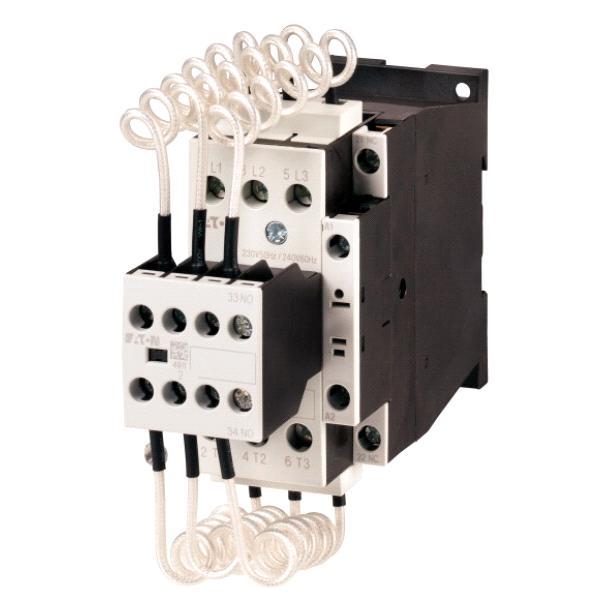

Eaton Stycznik do baterii kondensatorów DILK20-11 230/240V 50/60Hz - 294010

Stycznik do baterii kondensatorów DILK20-11 230/240V 50/60HZ - 294010

• Styczniki do baterii kondensatorów DILK, posiadając specjalne styki, mogą pracować bez zgrzania styków z kondensatorami o impulsie prądu załączenia do 180xIe
• Poprzez styki pomocnicze o przyspieszonym działaniu i wbudowane druty oporowe ładuje się wstępnie kondensatory, redukując w ten sposób prąd załączania
• Następnie zamykają się styki główne przewodząc prąd ciągły

Dane techniczne:

• Typ: Stycznik DILK20-11 230V 50Hz
• Kompensacja centralna 60Hz 230V: 11 [kvar]
• Kompensacja centralna 50/60Hz:

  • -bez obudowy: 230V: 29A
  • -w obudowie: 230V 26A
• Zdolność załączania (wartość szczytowa) bez tłumienia x Ie: 180
• Napędy elektromagnetyczne:

  • Tolerancja napięciowa Sterowanie AC przyciąganie x Uc: 0.8…1.1
  • Tolerancja napięciowa Sterowanie AC odpadanie x Uc: 0.3…0.6
• Pobór mocy przez cewkę w stanie zimnym przy 1xUc:

  • 50 Hz przyciąganie VA: 24
  • 50 Hz trzymanie VA: 3,4
  • 50 Hz trzymanie W: 1,2
  • 60 Hz przyciąganie VA: 30
  • 60 Hz trzymanie VA: 4,4
  • 60 Hz trzymanie W: 1,4
  • 50/60 Hz przyciąganie VA: 27, 25
  • 50/60 Hz trzymanie VA: 4,3; 3,3
  • 50/60 Hz trzymanie W: 1,4; 1,2
• Względny czas załączenia % ED: 100
• Sterowanie AC czas zamykania ms: 5…21
• Sterowanie AC czas otwierania ms: 9…18
• Czas łuku ms: 10
