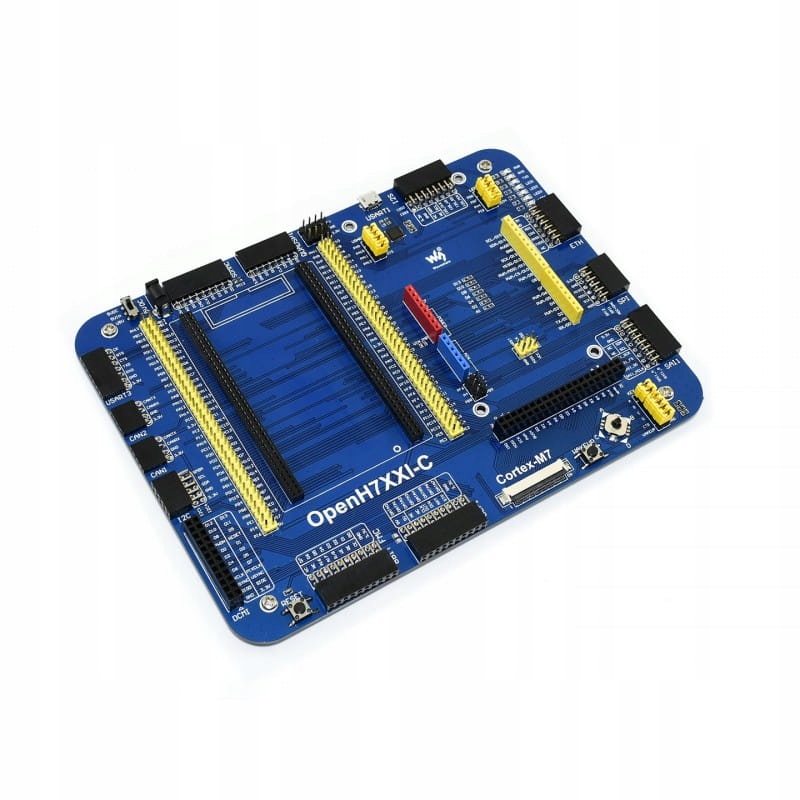

Standard OpenH743I-C – Płytka rozwojowa STM32H7 z zestawem akcesoriów

Standard OpenH743I-C to nowoczesna płytka rozwojowa zaprojektowana z myślą o mikrokontrolerze STM32H743IIT6. Dzięki swojej modułowej i otwartej konstrukcji, doskonale sprawdza się w tworzeniu różnorodnych aplikacji opartych na mikrokontrolerach serii STM32. W zestawie znajduje się bogaty pakiet akcesoriów, który umożliwia szybkie rozpoczęcie pracy nad projektami.

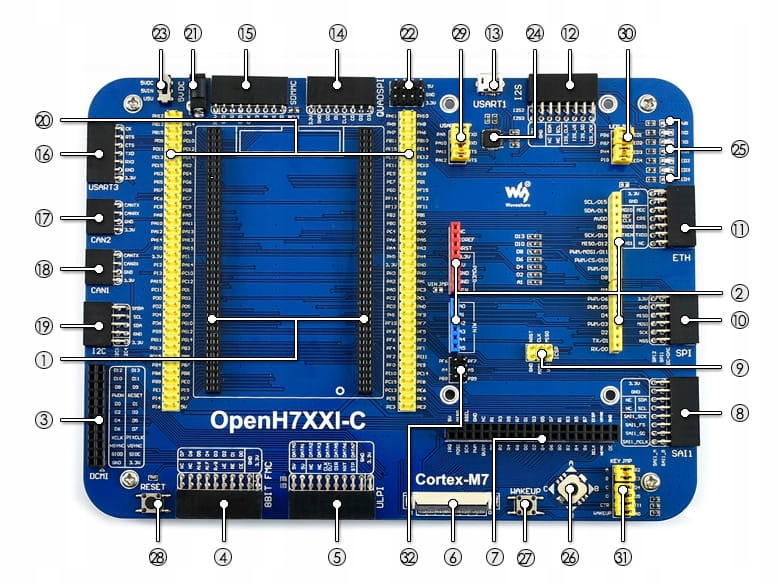

Modułowa konstrukcja i rozbudowa OpenH743I-C

Płytka OpenH743I-C wyróżnia się elastycznością oraz możliwością rozbudowy, co pozwala na łatwe dostosowanie do indywidualnych potrzeb użytkownika. Dzięki różnorodnym złączom i interfejsom, można podłączać różne urządzenia peryferyjne, co czyni ją wszechstronnym narzędziem dla inżynierów i hobbystów.

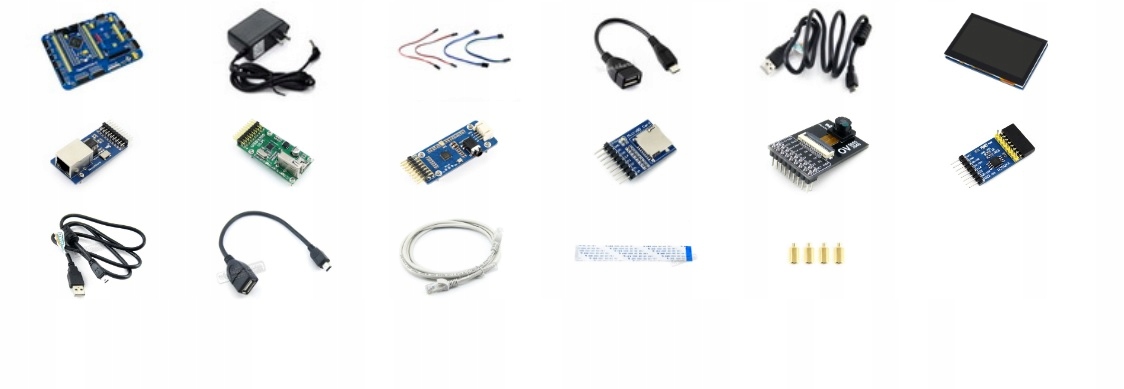

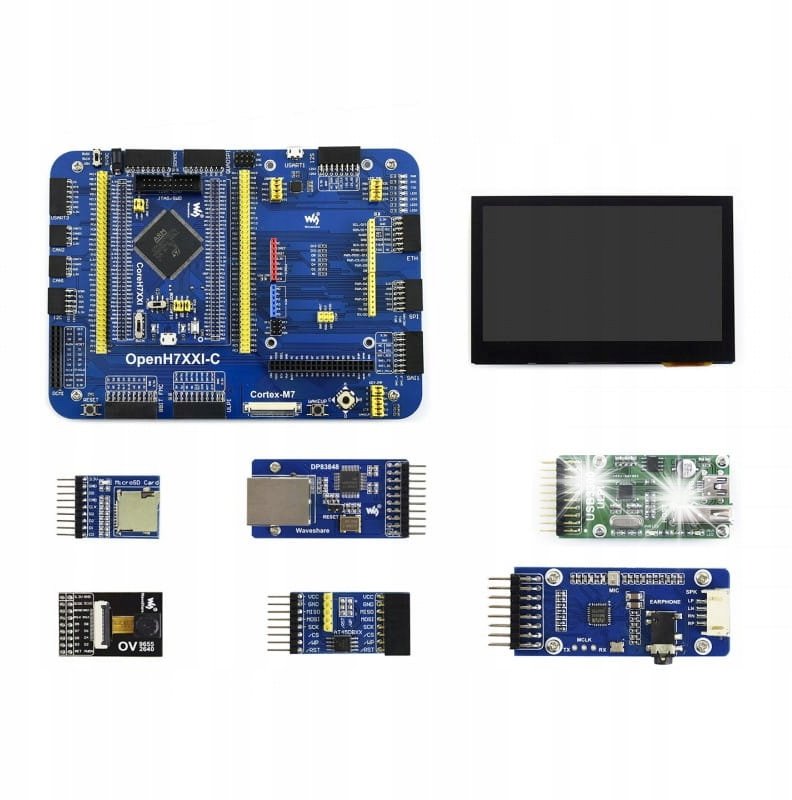

Zestaw akcesoriów – wszystko, co potrzebne do rozpoczęcia

W skład zestawu akcesoriów wchodzą:

• Płytka rozwojowa OpenH743I-C
• Kabel USB typu A do micro B
• Gniazdo USB typu A na kabel micro B
• 4-pinowe i 2-pinowe przewody
• Zasilacz 5 V
• 4,3-calowy pojemnościowy dotykowy wyświetlacz LCD
• Płytka Ethernet DP83848
• Płyta USB3300 USB HS
• Karta dźwiękowa WM8960
• Płyta pamięci Micro SD
• Płytka kamery OV2640
• Płytka DataFlash W25QXX
• Kabel Ethernet
• 40-stykowe FFC
• Zestaw śrub

Dzięki temu zestawowi, użytkownicy mogą szybko i łatwo rozpocząć swoje projekty, korzystając z gotowych komponentów.

Interfejsy komunikacyjne i ich zastosowanie

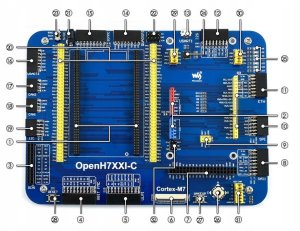

Płytka OpenH743I-C obsługuje wiele interfejsów, co umożliwia podłączenie różnorodnych urządzeń peryferyjnych. Wśród dostępnych złączy znajdują się:

• I2C
• SPI
• USART
• CAN
• USB
• Ethernet

Tak szeroki wachlarz interfejsów sprawia, że płytka jest idealnym rozwiązaniem do projektów wymagających komunikacji z różnymi urządzeniami.

Wydajność mikrokontrolera STM32H743IIT6

Mikrokontroler STM32H743IIT6, będący sercem płytki OpenH743I-C, charakteryzuje się wysoką wydajnością. Posiada procesor Cortex-M7 32-bit RISC, który działa z częstotliwością 480 MHz, oferując 1027 DMIPS. Dodatkowo, mikrokontroler dysponuje 2 MB pamięci Flash oraz 1 MB pamięci RAM, co zapewnia wystarczające zasoby do realizacji złożonych aplikacji.

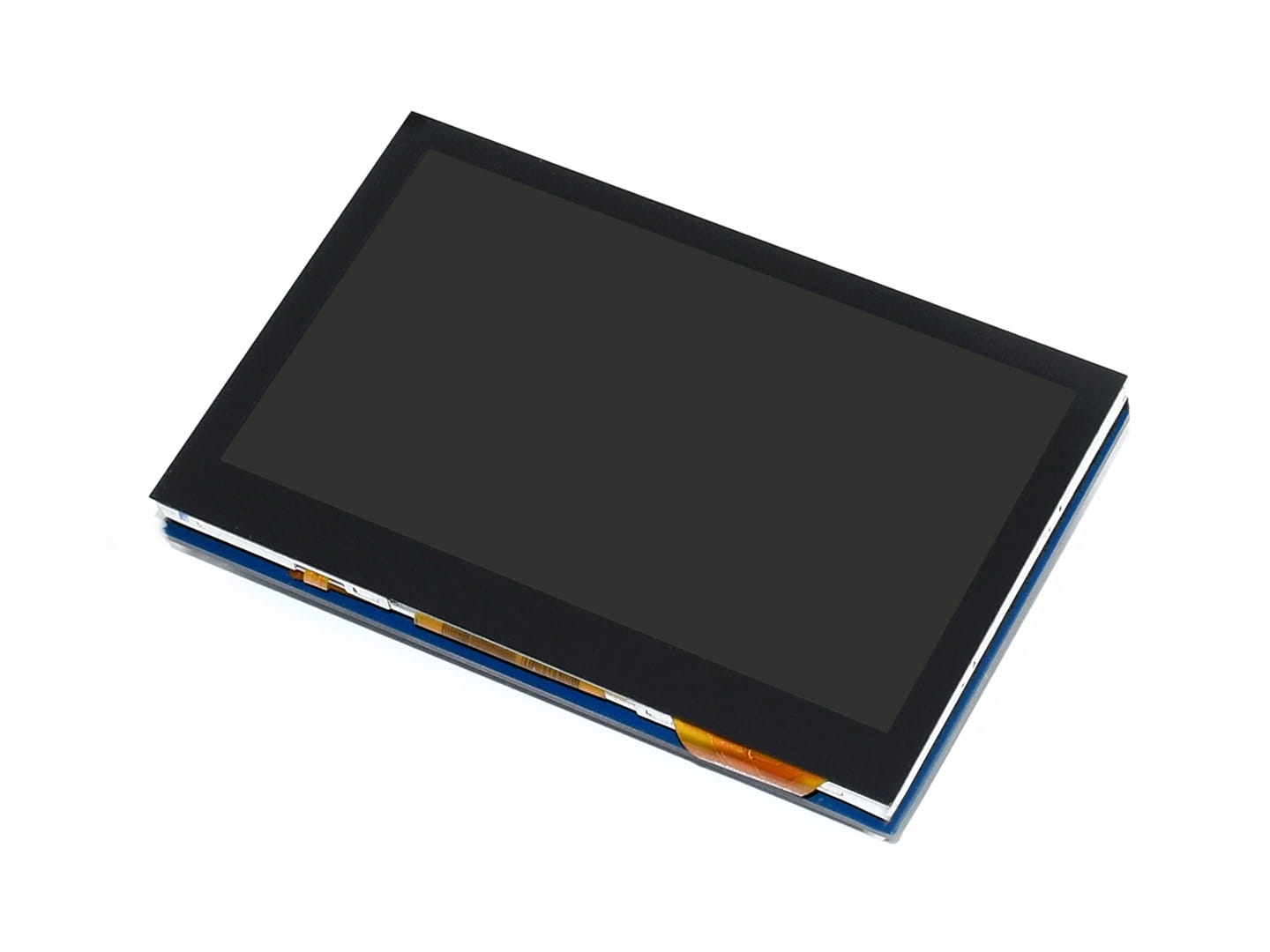

Wysokiej jakości wyświetlacz 4,3" i jego funkcje

Płytka OpenH743I-C wyposażona jest w 4,3-calowy pojemnościowy dotykowy wyświetlacz LCD, który umożliwia interaktywną obsługę aplikacji. Dzięki wysokiej jakości obrazu i responsywności, użytkownicy mogą łatwo i wygodnie korzystać z funkcji płytki.

Zasilanie i zarządzanie energią w OpenH743I-C

Płytka rozwojowa OpenH743I-C zasilana jest napięciem 5 V DC lub przez USB. Wbudowane systemy zarządzania energią, takie jak regulator napięcia AMS1117-3.3, zapewniają stabilne zasilanie dla wszystkich komponentów, co jest kluczowe dla niezawodności działania urządzenia.

Specyfikacja techniczna płytki rozwojowej OpenH743I-C

• Nazwa produktu: Standard OpenH743I-C
• Typ płytki: Płytka rozwojowa STM32H7
• Mikrokontroler: STM32H743IIT6
• Procesor: Cortex-M7 32-bit RISC
• Taktowanie: 480 MHz
• Pamięć Flash: 2 MB
• Pamięć RAM: 1 MB (864 KB użytkownika + 192 KB TCM + 4 KB Backup)
• Interfejsy komunikacyjne: 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S, 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI, 1 x FMC, 2 x SDMMC, 10 x TIM, 5 x LPTIM, 1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI, 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick, 1 x USB 2.0 OTG FS, 1 x USB 2.0 OTG HS
• Zasilanie: 5 V DC lub USB

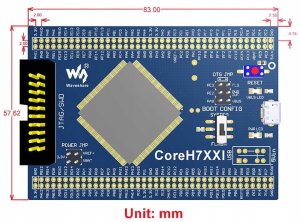

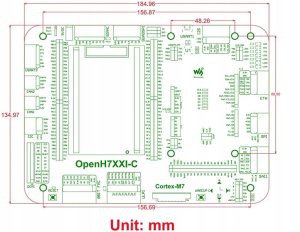

• Wymiary: Wymiary OpenH743I-C i CoreH743I
• Wyświetlacz: 4,3-calowy pojemnościowy dotykowy LCD
• Zestaw akcesoriów: Tak
• Debugowanie: Wsparcie dla JTAG/SWD, IAP
• Regulator napięcia: AMS1117-3.3 (3.3V)
• Zarządzanie zasilaniem: STMPS2151STR
• Kamera: OV2640
• Karta dźwiękowa: WM8960
• Pamięć Micro SD: Tak
• Interfejs Ethernet: Tak
• Interfejs USB: Tak
